Gestionar Subredes
Las Subredes Virtuales en WiLine Edge Cloud (WEC) definen rangos de red segmentados dentro de una Nube Privada Virtual (VPC). Se utilizan para aislar cargas de trabajo, organizar la asignación de IP y controlar la arquitectura de red interna.
El panel de Subredes proporciona tanto un resumen de alto nivel como una tabla detallada de todas las subredes en tu entorno.
En la parte superior, verás estadísticas clave:
- Total de Redes — número total de subredes en todas las zonas
- Redes Activas — porcentaje de subredes actualmente implementadas
- Redes VPC — número de VPCs asociadas con subredes
- Transferencia de Datos — tráfico total de red en todas las subredes
Ver Subredes
Después de iniciar sesión en el WiLine Edge Cloud:
- Navega a Redes → Subredes.
Verás un panel con métricas de resumen y una tabla que lista todas las subredes:

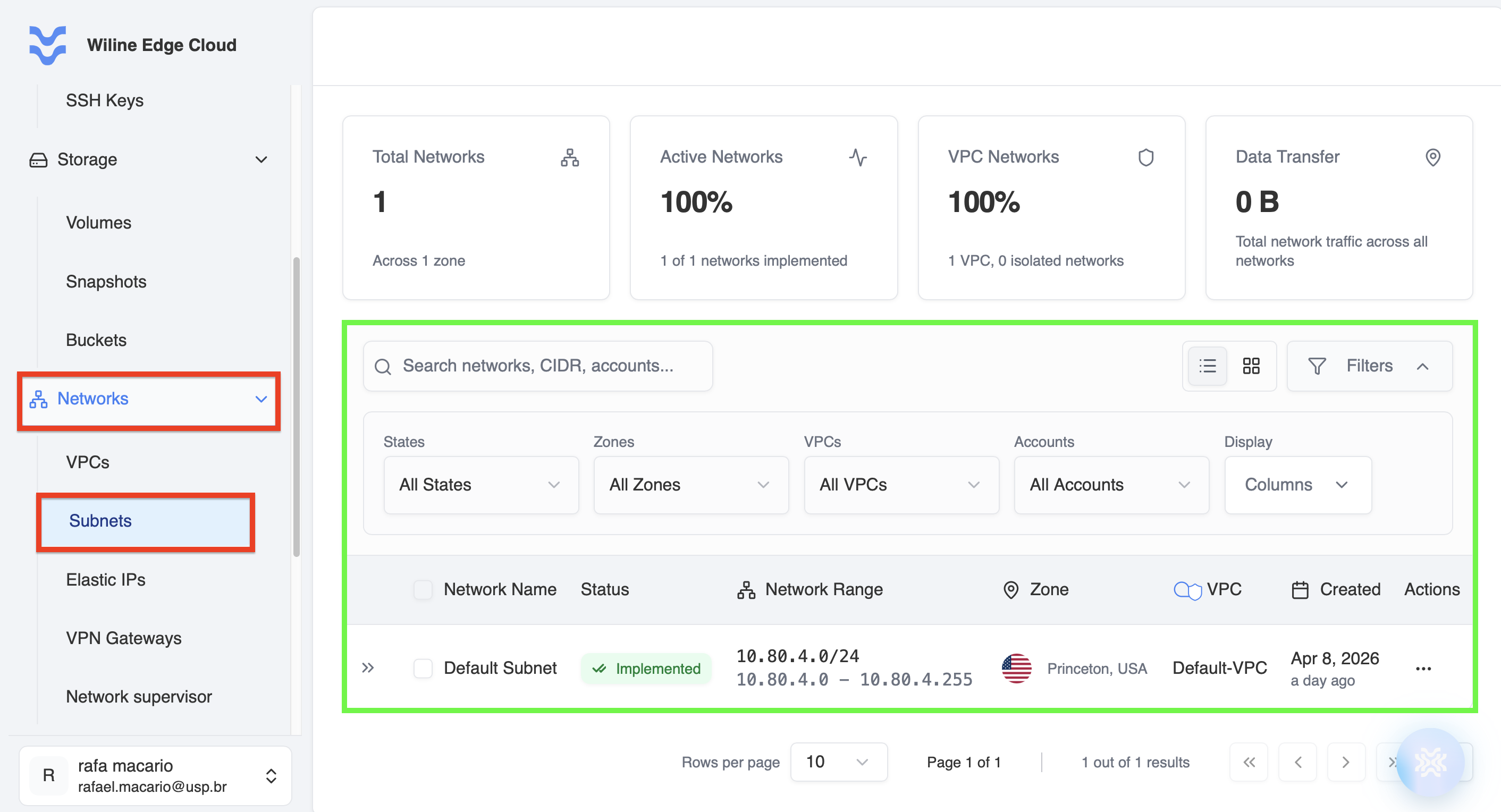

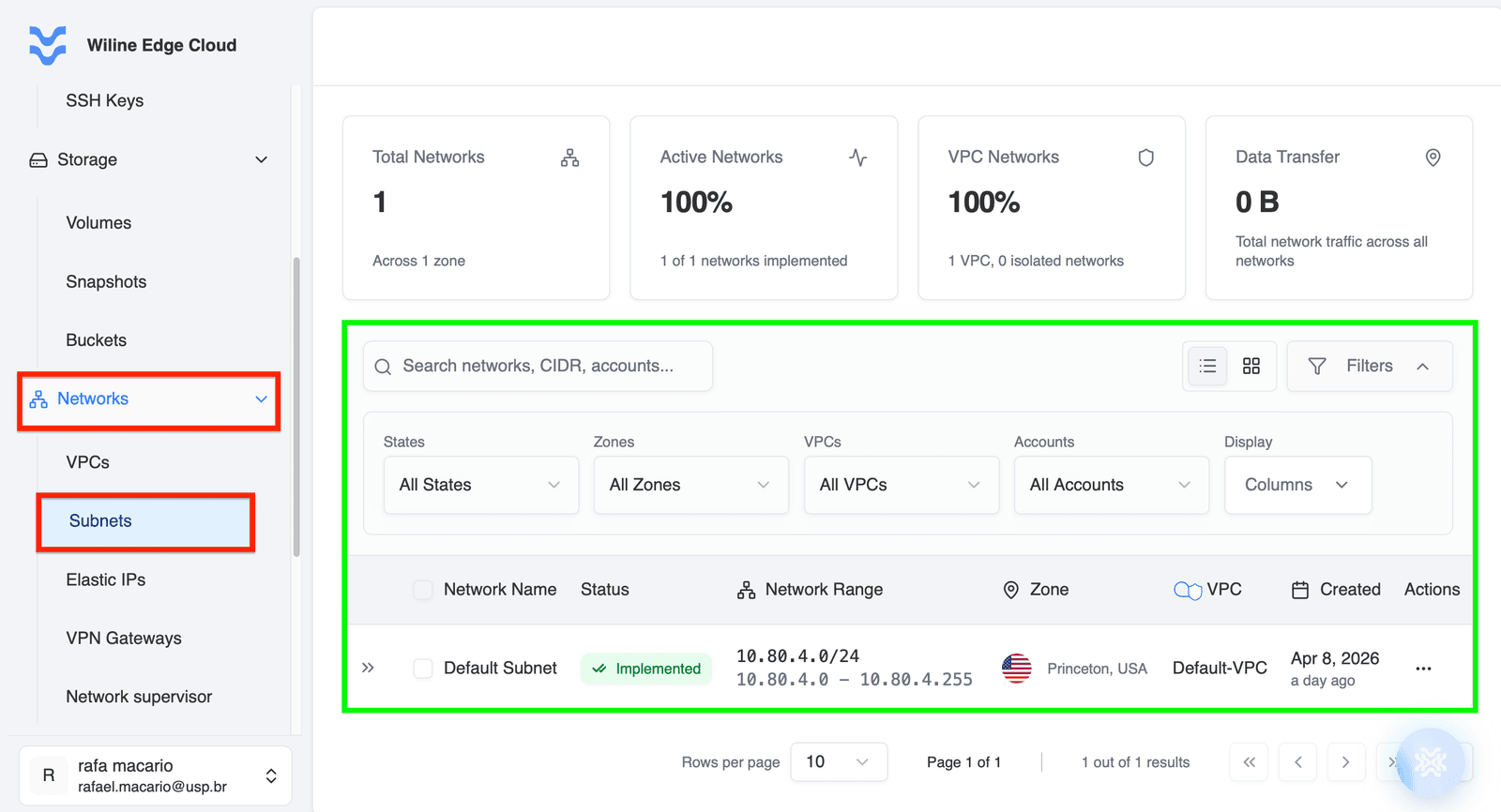

Figura 1: Panel de Subredes mostrando métricas de subredes y visión general de la red.
Debajo de las estadísticas, encontrarás una tabla que lista todas las subredes.
Cada fila representa una subred e incluye:
- Nombre de la Red — identificador de la subred
- Estado — estado de implementación (por ejemplo, Implementada)
- Rango de Red — bloque CIDR y rango de IP
- Zona — ubicación de despliegue
- VPC — Nube Privada Virtual asociada
- Creado — marca de tiempo de creación
Filtros
La tabla se puede filtrar utilizando múltiples dimensiones:
- Estados — filtrar por estado de la subred
- Zonas — filtrar por ubicación de despliegue
- VPCs — filtrar por VPC asociada
- Cuentas — filtrar por propiedad de cuenta
Estos filtros ayudan a reducir la visibilidad de la red en entornos grandes.
Opciones de Visualización
Puedes personalizar la vista de la tabla:
- Mostrar u ocultar columnas
- Ajustar atributos de red visibles
- Mejorar la legibilidad según las necesidades operativas
Columna de Acciones
En cada fila, hacer clic en el icono abre el menú de Acciones de Red:
Las acciones disponibles incluyen:
- Editar Red — modificar la configuración de la subred (CIDR, metadatos)
- Configurar — acceder a configuraciones avanzadas de la subred
- Eliminar Red — eliminar permanentemente la subred
Las acciones disponibles pueden estar habilitadas o deshabilitadas dependiendo del estado de la subred y dependencias como instancias adjuntas o reglas de enrutamiento.

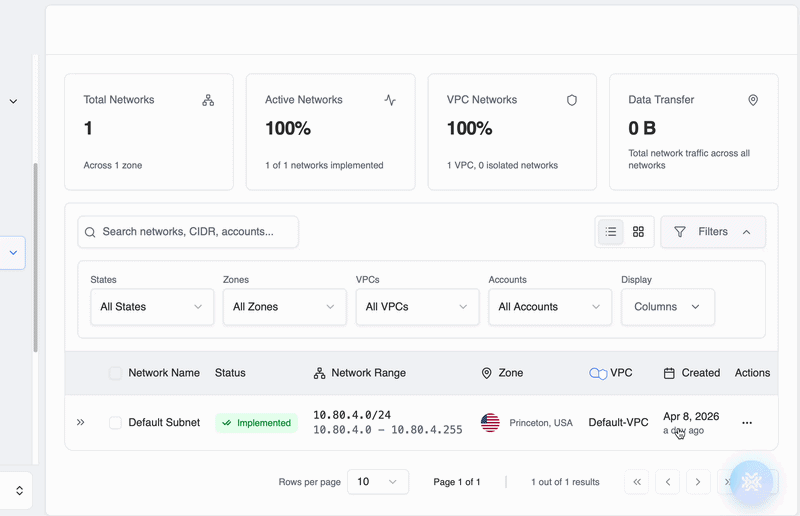

Figura 2: Menú de acciones para gestionar una subred.
:::warning No se puede eliminar la subred
La eliminación de la subred está bloqueada cuando las máquinas virtuales aún están adjuntas.
Si existen instancias, el sistema impide la eliminación y muestra un modal de confirmación que lista las VMs afectadas.
El modal incluye:
- Mensaje: No se puede eliminar la subred, recursos aún presentes
- Máquinas virtuales adjuntas (nombre, estado, SO, zona, IP)
- Acciones:
- Ver Máquinas Virtuales (filtrado por subred)
- Cancelar
Para proceder:
- Elimina o termina todas las máquinas virtuales en la subred
- Asegúrate de que no queden recursos utilizando el rango de la subred
- Intenta eliminar nuevamente una vez que la subred esté vacía
:::
Gestionar Subredes
Para gestionar una subred:
- Localiza la subred en la tabla (ver Ver Subredes)
- Usa filtros si es necesario para refinar los resultados
- Haz clic en el en la columna de Acciones
- Selecciona la acción deseada (Editar, Configurar o Eliminar)
Detalles de la Subred
Cada subred representa un rango de IP segmentado dentro de una VPC. En este entorno:
- Las subredes definen límites de red dentro de una VPC
- Cada subred se asigna a un bloque CIDR (por ejemplo, 10.80.4.0/24)
- Las subredes están asociadas con una zona para colocación física o lógica
- Las subredes pueden contener instancias y servicios de red
Ejemplo: Entrada de Subred
- Nombre:
Subred Predeterminada - Estado:
Implementada - Rango de Red:
10.80.4.0/24 - Rango de IP:
10.80.4.0 - 10.80.4.255 - Zona:
Princeton, EE. UU. - VPC:
Default-VPC - Creado:
8 de abril de 2026
Concepto Clave
Las subredes son los bloques de construcción de la red VPC, permitiéndote:
- Segmentar redes para seguridad y organización
- Asignar rangos de IP a cargas de trabajo específicas
- Controlar dónde se despliegan los recursos dentro de una VPC
Próximos pasos
- Crear o gestionar VPCs
- Adjuntar instancias de cómputo a subredes
- Configurar ACLs de red para control de tráfico
