Monitorea tu Infraestructura

El Supervisor de Red proporciona una representación visual de tu configuración de red en la nube en WiLine Edge Cloud (WEC), mostrando cómo están conectados VPCs, subredes, IPs Elásticas y máquinas virtuales en tiempo real.

Esta vista es útil para:

  • Depurar problemas de red
  • Entender la topología de la infraestructura
  • Validar configuraciones visualmente
  • Explorar relaciones entre recursos

Abre el Supervisor de Red​

Después de iniciar sesión en el WiLine Edge Cloud:

  • Navega a Redes → Supervisor de red

Verás un diagrama visual que representa tu infraestructura:

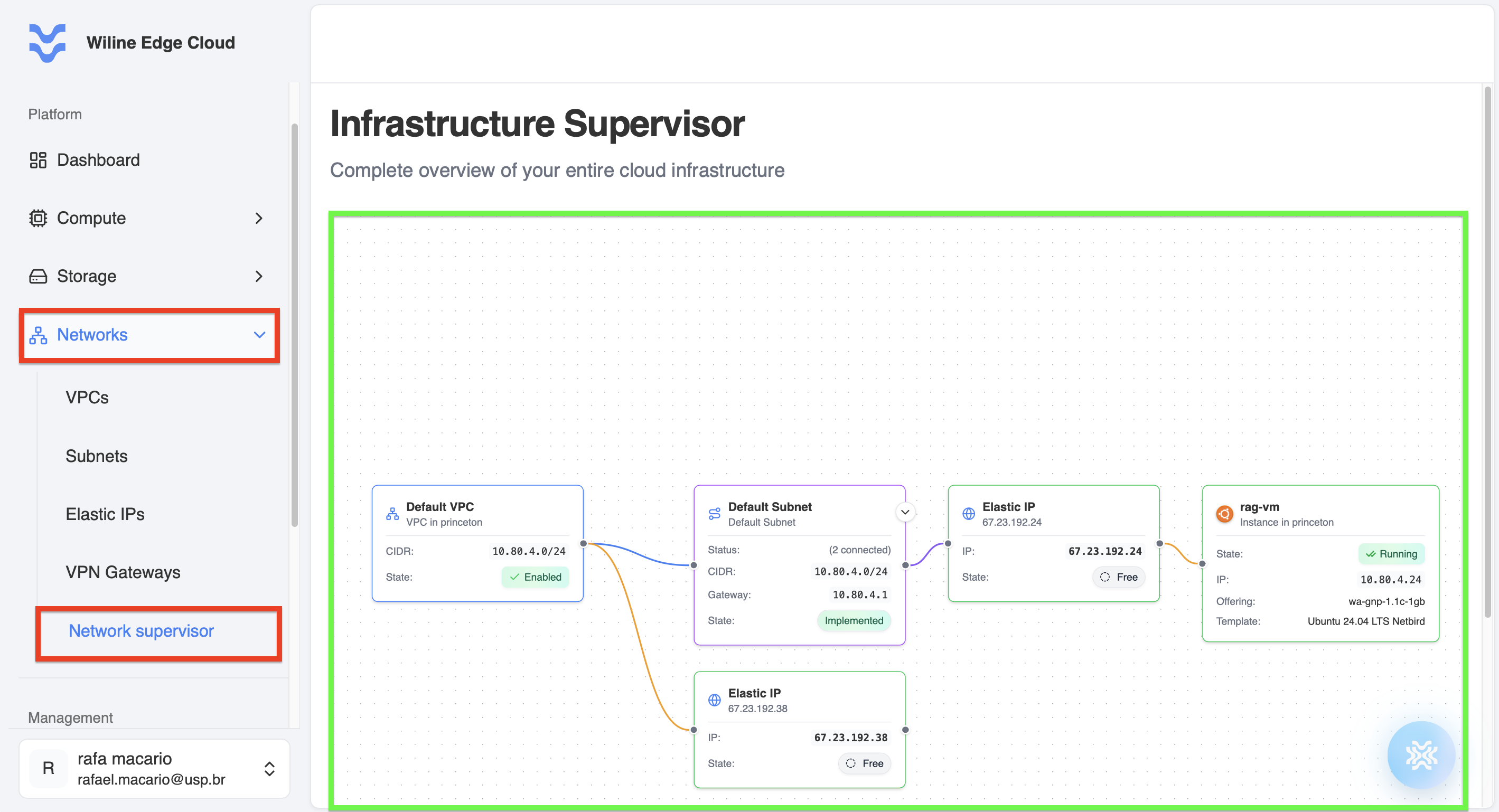

Diagrama del Supervisor de Red

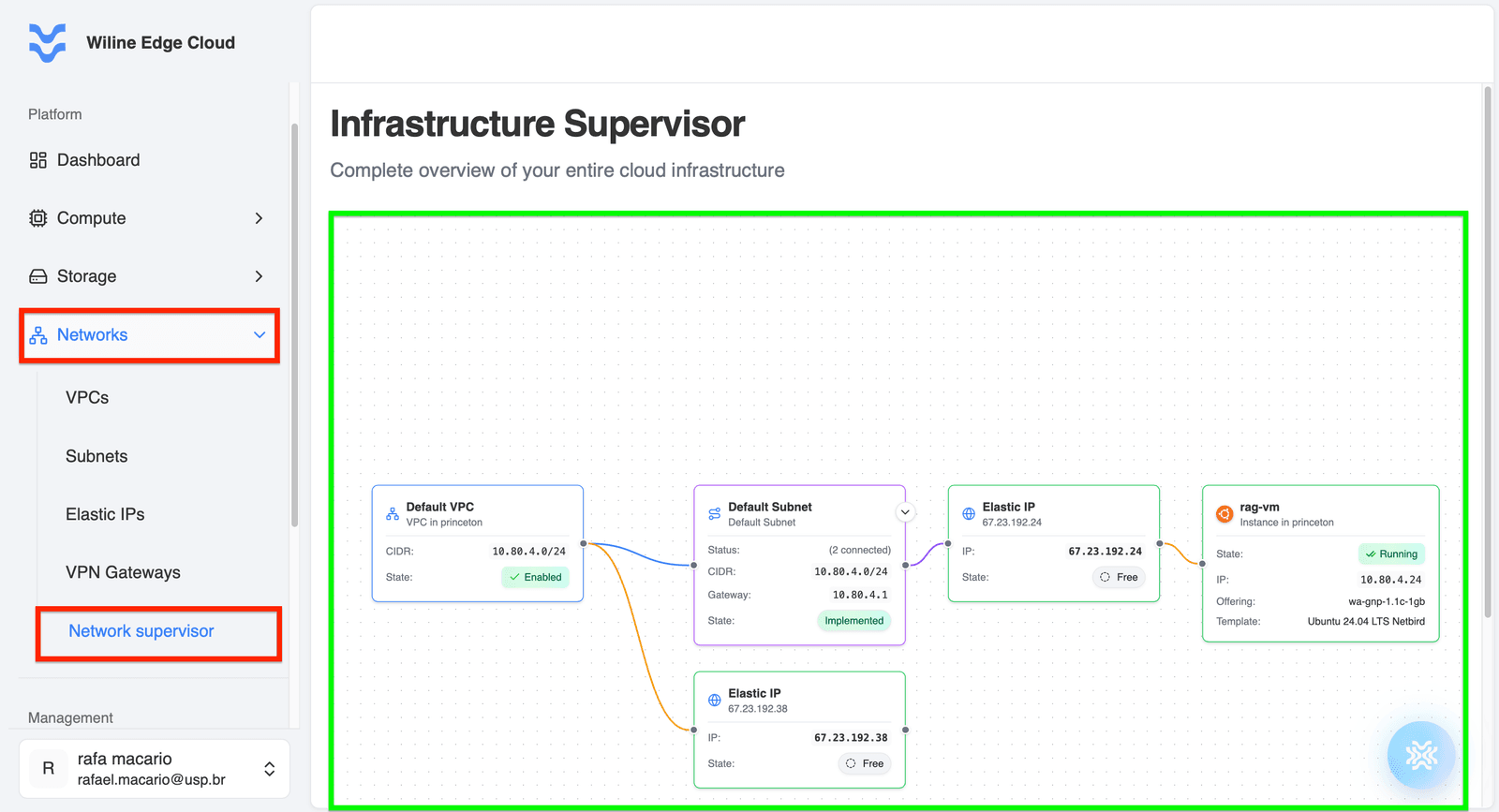

Figura 1: Supervisor de Infraestructura mostrando relaciones entre VPCs, subredes, IPs Elásticas y máquinas virtuales.

Cómo Funciona la Visualización​

El Supervisor de Red muestra tu infraestructura como un grafo basado en nodos, donde cada componente es un bloque y las conexiones indican relaciones.

Componentes Clave​

  • VPC (Nube Privada Virtual)
  • Subred
  • IP Elástica
  • Máquina Virtual (Instancia)

Estos elementos están vinculados visualmente para reflejar cómo fluye el tráfico a través de tu infraestructura.

Flujo de Infraestructura​

Una configuración típica podría verse así:

VPC → Subred → IP Elástica → Máquina Virtual

Ejemplo (de Figura 1)​

  • VPC: VPC Predeterminada

    • CIDR: 10.80.4.0/24
    • Estado: Habilitado

  • Subred: Subred Predeterminada

    • CIDR: 10.80.4.0/24
    • Puerta de enlace: 10.80.4.1
    • Estado: Implementado

  • IP Elástica: 67.23.192.24

    • Estado: Asignada

  • Máquina Virtual: rag-vm

    • Estado: En ejecución
    • IP Privada: 10.80.4.24

Esta cadena muestra cómo el tráfico externo llega a tu VM:

  1. La IP Elástica recibe tráfico público
  2. Se mapea a la VM, que reside dentro de una Subred dentro de una VPC

Múltiples Conexiones​

El diagrama soporta múltiples relaciones.

Ejemplo:

  • Una sola VPC puede conectarse a múltiples subredes
  • Una subred puede conectarse a múltiples IPs Elásticas
  • Algunas IPs Elásticas pueden permanecer no asignadas

Ejemplo de tu configuración:

  • 67.23.192.38 → IP Elástica Libre (no adjunta)

Esto te ayuda a identificar rápidamente recursos no utilizados o mal configurados.

:::tip Entendiendo las Señales Visuales

Cada bloque incluye metadatos importantes:

  • Nombre del recurso
  • Estado (por ejemplo, En ejecución, Asignada, Libre)
  • Información de IP
  • Zona/ubicación

Las conexiones entre bloques representan:

  • Asociaciones de recursos
  • Rutas de red
  • Mapeos de público a privado (IP Elástica → VM)
    :::

Beneficios Clave​

El Supervisor de Red actúa como un mapa de topología en vivo, permitiéndote:

  • Rastrear rutas de red
  • Identificar recursos no utilizados
  • Detectar malas configuraciones
  • Entender dependencias de recursos
  • Ver todos los componentes en un solo lugar
  • Entender relaciones visualmente
  • Tomar decisiones más rápidas

Próximos Pasos​
